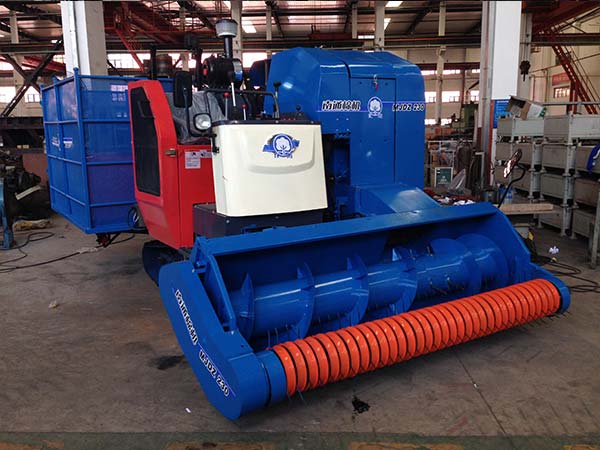

履帶自走式秸稈撿拾打捆機
當前位置:產品中心
一、簡介
江海牌MJDZ190自走式秸稈撿拾打捆機具有撿拾干凈、損失小、重量輕、結構緊湊、操作維修方便的特點，能一次完成撿拾、輸送、壓縮、打捆、集包、田頭卸捆的工作過程，同時，行走系統采用HST無極變速，使操作輕便靈活，還具有多種報警功能。
二、主要技術參數
|
項目
|
單位
|
指標
|
|
型號
|
/
|
MJDZ（9YZ)-190/230
|
|
結構型式
|
/
|
履帶自走式秸稈撿拾打捆機
|
|
發動機
|
牌號型號
|
/
|
4L68/4L88
|
|
結構型式
|
/
|
立式水冷、四沖程、渦輪增壓
|
|
額定功率
|
kw
|
48/55
|
|
|
額定轉速
|
r/min
|
2400
|
|
工作狀態外形尺(長×寬×高)
|
mm
|
4700×2700×2570
|
|
整機使用質量
|
kg
|
3500/3550
|
|
撿拾臺寬度
|
mm
|
1900/2300
|
|
理論作業速度
|
km/h
|
0～5.34
|
|
作業小時生產率
|
hm2/h
|
0.30～0.70
|
|
單位面積燃油消耗量
|
kg/hm2
|
≤26
|
|
撿拾器
|
型式
|
/
|
滑道滾筒式
|
|
彈齒數
|
個
|
42/51
|
|
齒桿數
|
根
|
3
|
|
輸送臺
|
攪龍型式
|
/
|
螺旋扒指式
|
|
攪龍直徑
|
mm
|
500
|
|
草捆
|
壓縮室截面尺寸
|
mm
|
360×460
|
|
草捆長度
|
mm
|
400～1000可調
|
|
草捆重量
|
kg
|
10～30
|
|
限草器數量
|
個
|
9
|
|
打結器軸轉速
|
r/min
|
100
|
|
履帶
|
履帶規格(寬度×節距×齒數)
|
/
|
450×90×51
|
|
軌距
|
mm
|
1150
|
|
變速箱類型
|
/
|
液壓無級變速（HST）＋機械變速箱
|
|
制動器型式
|
/
|
濕式摩擦片
|
三、產品特點
1、機械變速+無級變速、橡膠履帶行走、水田通過能力強；
2、結構緊湊、重心低、轉彎半徑??；
3、側面皮帶柔性輸入而非牽引式采用的正面花鍵剛性輸入，傳動平穩、可靠性高；
4、大幅寬的撿拾器，草捆不落地，田頭自助卸捆，大大提高生產效率；
5、田間地頭撿拾干凈徹底；
6、可裝車后長距離運輸，運輸成本低、便于跨區作業。
